Créer un plan 3D : Dessiner des murs et des pièces

Cette page vous guide à travers les étapes essentielles pour concevoir un plan 2D, de la création des murs à l'ajustement précis des dimensions. Vous trouverez des explications détaillées pour dessiner, fermer une pièce, éditer les longueurs et diviser un mur en plusieurs sections. Que vous débutiez ou affiniez votre projet, ces outils vous aideront à structurer vos espaces avec précision.

1. Dessiner des murs​

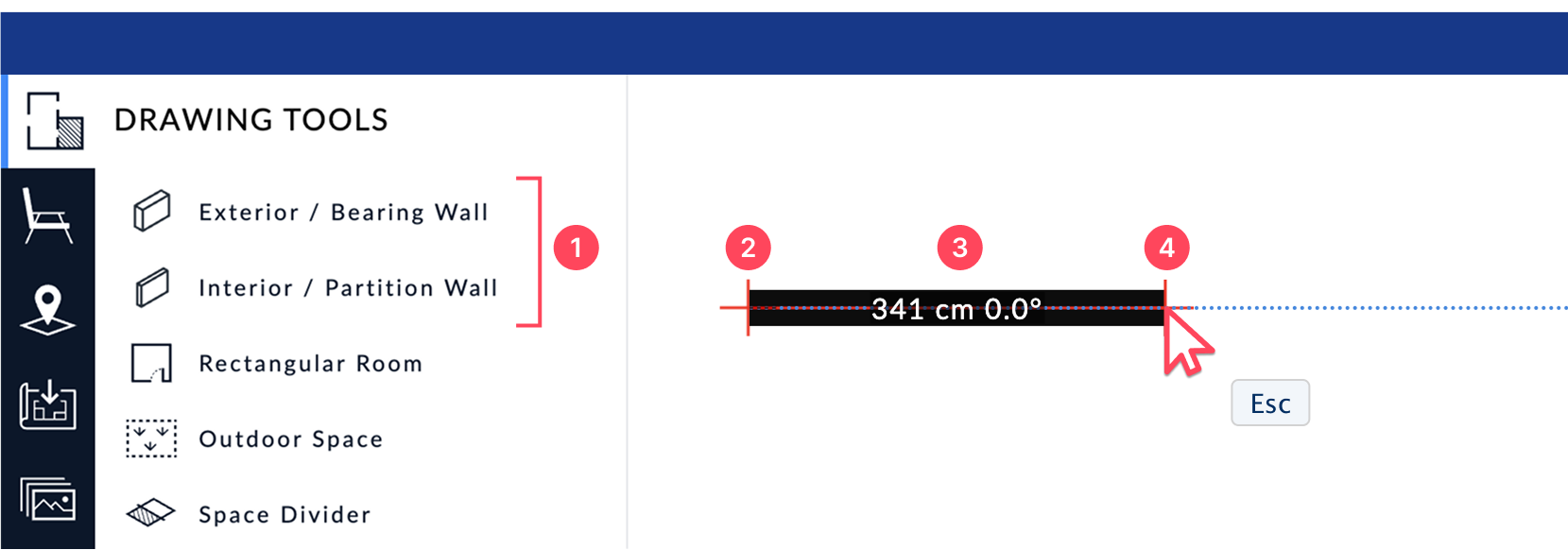

  1. Accéder à l'outil Mur : Dans le panneau latéral "Outils de dessin", choisissez l'un des types de murs prédéfinis :
    • Mur Extérieur / Porteur : Épaisseur de 30 cm par défaut, conçu pour le support structurel.
    • Mur Intérieur / Cloison : Épaisseur de 10 cm par défaut, utilisé pour diviser les espaces intérieurs.
  2. Tracer un mur : Cliquez sur un point de départ dans la zone de dessin, puis déplacez la souris pour dessiner le mur. Un guide d'orthogonalité en pointillés bleus apparaîtra automatiquement pour vous aider à aligner.
  3. Ajuster la longueur : La longueur du mur est affichée en bleu en temps réel. Vous pouvez ensuite entrer une valeur exacte en utilisant le clavier (voir ci-dessous : Ajuster la longueur d’un mur).
  4. Terminer le mur : Cliquez à l'emplacement souhaité pour terminer le mur, que ce soit en fermant une pièce, en le connectant à un autre mur ou en appuyant sur la touche Échap pour arrêter le dessin.

2. Créer une pièce​

2.1. Utilisation de l'outil Mur​

Lorsque vous fermez un espace avec des murs connectés, le logiciel détecte automatiquement la pièce. Le sol n'apparaîtra que si tous les murs et points sont correctement connectés.

L'outil détecte l'orthogonalité lorsque vous déplacez le curseur près d'un point où le mur perpendiculaire devrait se connecter.

2.2. Utilisation de l'outil Pièce rectangulaire​

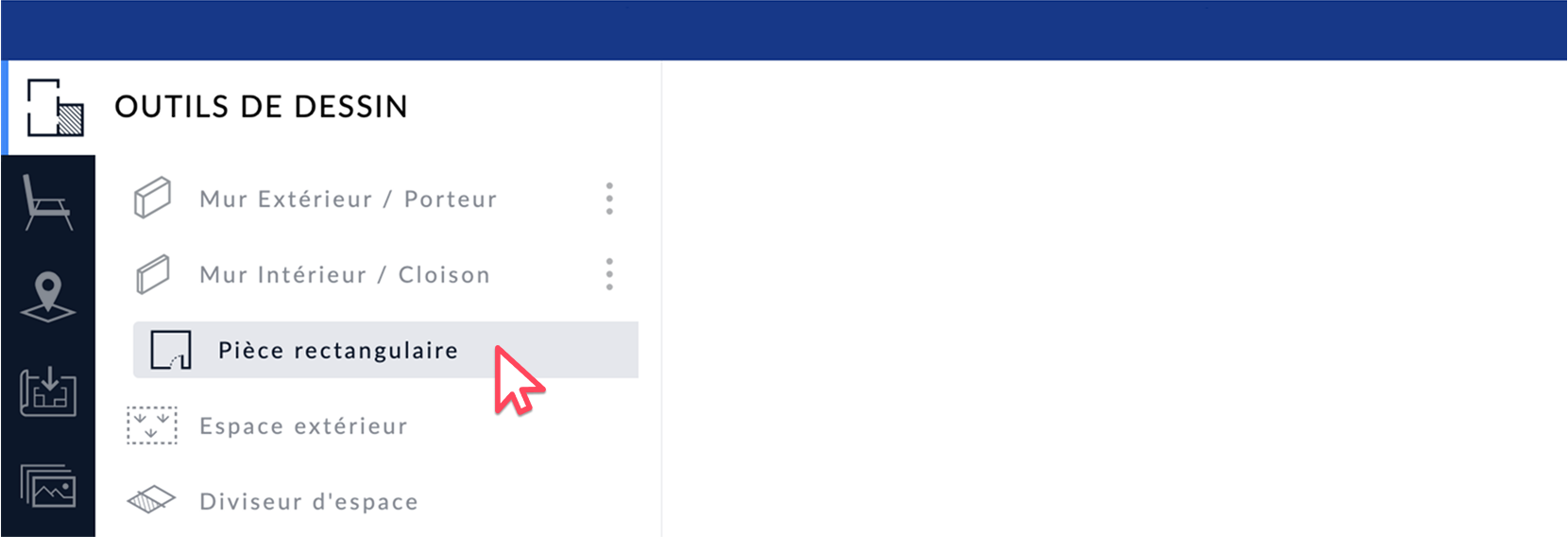

L'outil de dessin Pièce rectangulaire est accessible directement depuis le menu Outils de dessin.

Pour dessiner une pièce, placez le curseur à l'emplacement souhaité : une croix rouge apparaîtra pour marquer le point de départ. Cliquez et maintenez le bouton gauche de la souris tout en faisant glisser pour dessiner le rectangle. Relâchez pour confirmer la forme, puis ajustez les dimensions de la pièce comme montré ci-dessous.

3. Ajuster les dimensions​

3.1. D'un mur​

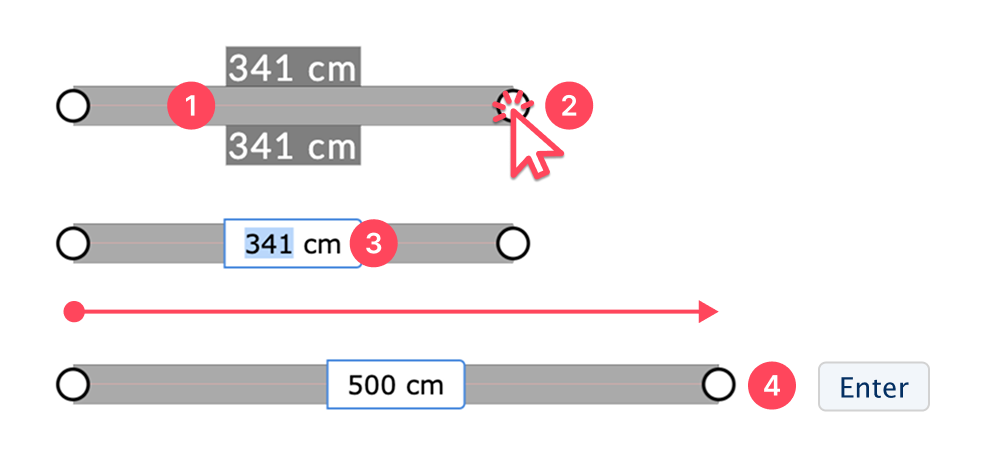

  1. Sélectionner le mur : Cliquez sur le mur que vous souhaitez modifier.
  2. Déplacer un point d'extrémité : Cliquez sur la poignée du mur pour l'ajuster.

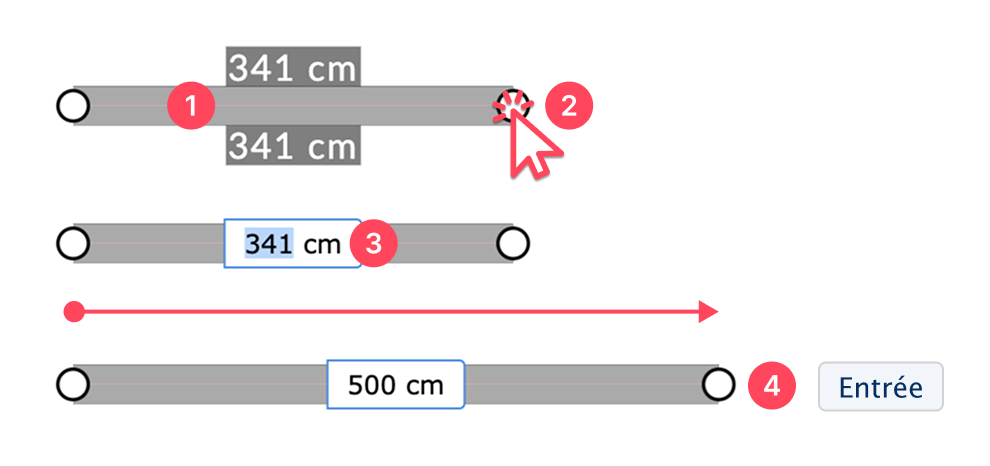

  3. Entrer une valeur exacte : Saisissez la dimension souhaitée dans le champ de dimension.
  4. Confirmer : Appuyez sur Entrée pour valider la nouvelle longueur du mur.

3.2. D'une pièce​

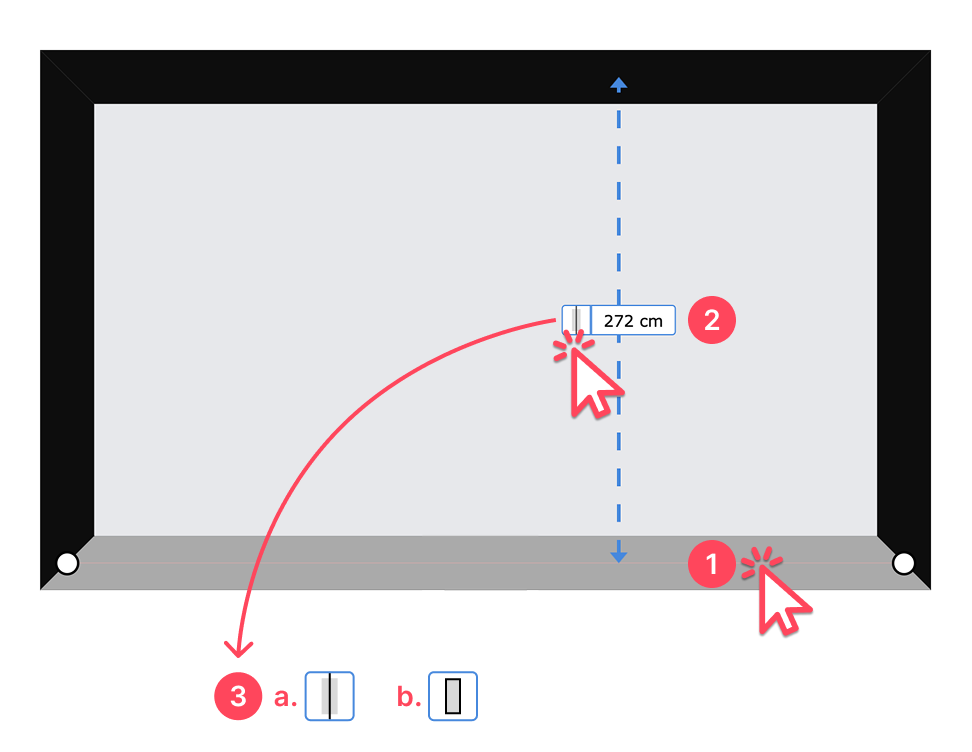

  1. Sélectionner le mur que vous souhaitez déplacer.
  2. Modifier la dimension : Un champ d'entrée apparaît. Entrez la dimension souhaitée, puis appuyez sur Entrée pour confirmer.

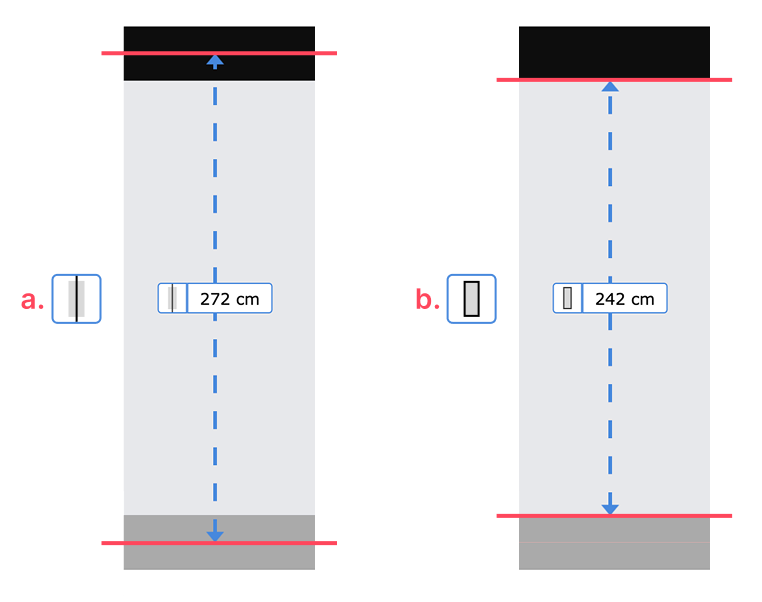

  3. Choisir le mode de mesure : Deux types de mesures sont disponibles. Sélectionnez l'icône appropriée :
    1. Distance entre les axes des murs
    2. Distance du mur au mur

4. Diviser un mur​

Il existe plusieurs façons de diviser un mur en fonction de vos besoins.

astuce

Pour diviser rapidement un mur en deux, appuyez sur la touche Espace. Cela divise instantanément le mur sélectionné en deux parties égales sans utiliser le menu.

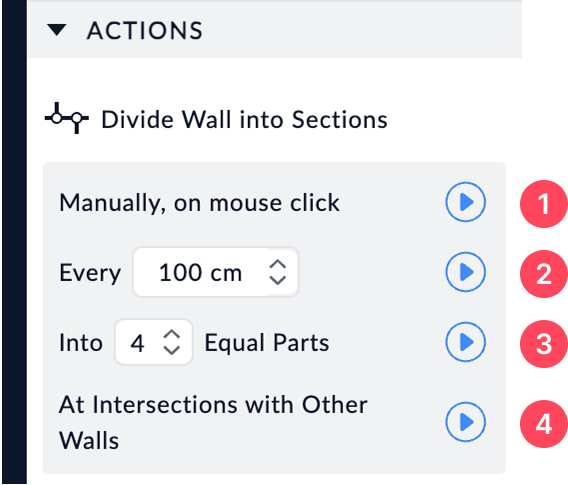

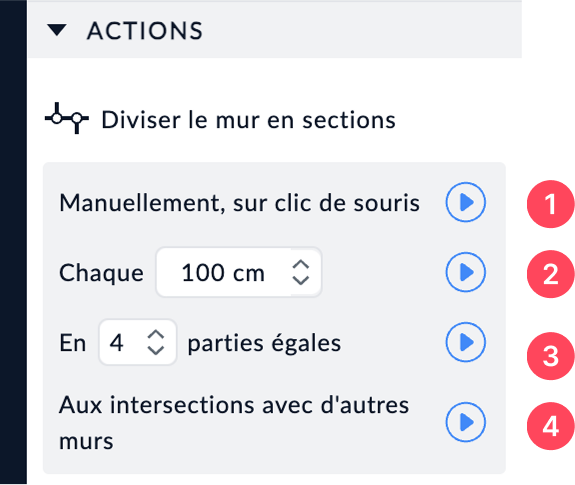

Voici les autres options de division de mur dans le menu des propriétés :

  1. Diviser le mur manuellement : Permet de diviser un mur en cliquant directement à l'emplacement souhaité.
  2. Diviser à intervalles réguliers : Vous pouvez définir une distance spécifique en centimètres pour diviser le mur en sections égales. Par exemple, en entrant 100 cm, le mur sera divisé en segments de cette longueur.
  3. Diviser en parties égales : Cette option vous permet de diviser le mur en un nombre défini de sections identiques. Par exemple, en entrant 4, le mur sera divisé en quatre parties égales. Cela est utile si vous souhaitez appliquer différents matériaux à chaque section de mur.
  4. Diviser aux intersections avec d'autres murs : Cette option est utile si vous souhaitez que le mur soit automatiquement divisé là où il croise d'autres murs, évitant ainsi les ajustements manuels.
info

Des informations illustrées sur les différentes méthodes de division de mur sont disponibles dans la section Actions du Menu des propriétés du mur.
